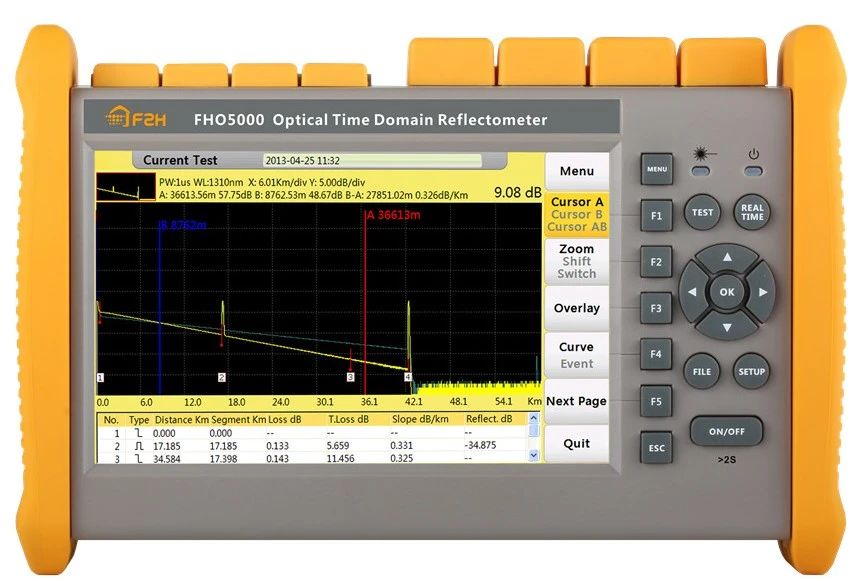

OTDR是Optical Time-domain Reflectometer的缩写，中文名称叫光时域反射仪，是最常用的光纤测量仪器之一，被广泛应用于光纤光缆工程的测量、施工、维护及验收工作中。
打个比方，这个仪器就像医院里面使用的CT，可以通过射线的照射把人体的一部分器官看的清清楚楚，OTDR也是一样的，通过测试可以把一段光纤的特性以及这段光纤上的所有节点都能看清楚。
主要用途
OTDR的主要用途包括：测量光纤光缆长度、分析光纤链路损耗、光纤光缆的故障定位。
OTDR最大的优点在于能够给出光纤特性延长度的分布，可以一览光纤链路的总体情况，能够迅速准确地确定光纤中各个事件的位置。
测试原理
OTDR测试是通过发射光脉冲到光纤内，然后光脉冲在光纤内传输时，会由于光纤本身的性质，以及在连接器、熔接点、弯曲等事件点处产生瑞利散射、菲涅尔反射，其中一部分的散射和反射光返回到OTDR接口。
由OTDR探测器(APD)接收返回的光能量，从而计算总链路长度、总链路损耗、光纤衰减以及计算出每个事件的所在位置、损耗和反射值。
随后，接收到的光信号被绘制成背向散射X/Y坐标轴曲线（dB VS 距离）。最后执行事件点分析，以形成测试曲线图和事件列表。如下图：
瑞利(Rayleigh)散射，用于检测光纤衰减系数dB/km
光脉冲信号在光纤中传送，由于光纤本杂质和不均匀性，导致部分光被散射，逐渐衰减变弱。光纤散射造成的衰减一般描述为衰减系数db/km。
在这些散射信号中，一部分会返回OTDR，称为后向散射。OTDR收到后向散射信号后会根据散射信号的强弱计算出光纤的衰减特性。这是OTDR测量衰减的原理。
菲涅尔(Fresnel)反射，用于检测距离和事件点
起源于折射率的突变（传输介质改变）例如：纤芯（玻璃）→空气
当光脉冲从光纤中射入到空气中时，由于光信号的传输介质改变，折射率也会改变，导致光脉冲在此处发生反射，此反射光的强度比后向散射光强度大得多，反射光返回到OTDR探测口，OTDR对此进行分析计算，从而得到光纤总长度，以及事件点所在位置。
不同事件点对应的曲线
通过以上学习，你学会了么？快来练练手吧~
1：下列哪个选项无法通过OTDR的测试测量得出？（）
A、光纤光缆的长度
B、光纤光缆的损耗
C、光纤光缆的连接头损耗
D、光纤光缆的直径
2：OTDR通过光纤中的哪个物理现象计算出光纤的衰减特性？（）
A、瑞利散射
B、菲涅尔反射
C、光纤折射
答案：1D；2A
